You are currently viewing Le robot qui découpe vos pochoirs aérographe

Pour peindre des contours vraiment très nets, rien de tel qu’un pochoir qui délimitera avec précision les zones à peindre ! Vous pouvez bien sûr les découper à la main mais je vais vous montrer une précieuse alternative…


Dans l’article sur la réalisation d’un vitrail en trompe-l’œil, beaucoup de pochoirs aérographe ont été réalisés à la main. Pour les parties les plus complexes et les plus répétitives (voir photo 16), je disais avoir eu recours à la DAO.

J’ai donc décidé de vous faire un article et 2 vidéos sur la fameuse Découpe Assistée par Ordinateur.

La Découpe de pochoirs Assistée par Ordinateur

J’ai découvert et pratiqué la découpe assistée par ordinateur au lycée lors de mes études de graphiste- décorateur (peintre en lettres) puis dans une entreprise de signalétique pour réaliser des enseignes de magasins, des panneaux publicitaires et des lettres sur des vitrines ou des véhicules.

Comme pour beaucoup de métiers, l’ordinateur a radicalement transformé celui de peintre en lettres.

Autrefois, au Moyen-âge et jusque dans les années 60, on peignait les enseignes et les « réclames » à la main, ligne par ligne, une lettre à la fois !

Certains artistes se spécialisent encore dans cette noble tâche.

peintre-en-lettres

Aujourd’hui, il suffit de taper un texte, de le mettre en forme à l’écran puis de l’envoyer en découpe automatique sur un rouleau adhésif qu’il suffira de transférer sur n’importe quel support.

Il ne s’agit donc pas d’une imprimante, mais d’un plotter de découpe qu’on appelle aussi traceur de découpe.

Vos pochoirs aérographe sur mesure !

Ce qui m’intéresse dans la DAO, c’est la possibilité de créer soi-même  toutes sortes de pochoirs pour aérographe, de les découper sur mesure !

J’aime bien rassembler dans mon sac des techniques qui n’ont rien en commun, secouer le tout et voir ce qui en sort ; les résultats sont parfois surprenants.

Bien que cette technique ne fasse pas partie de mon quotidien de peintre, je trouve très utile de l’avoir dans sa boîte à outils alors je vais vous en faire profiter.

J’utilise la DAO pour des projets particuliers qui nécessitent d’intégrer au pochoir soit du lettrage, soit des motifs ornementaux comme ceux-ci :

motifs-ornementaux
Motifs réalisés pour un vitrail en trompe-l’œil

Quel plotter pour découper vos pochoirs ?

Les premiers plotters de découpe que j’ai utilisés étaient des dinosaures en comparaison à ceux d’aujourd’hui. Ils étaient faits exclusivement pour les professionnels de la publicité et leurs pilotes informatiques étaient compliqués à manipuler.

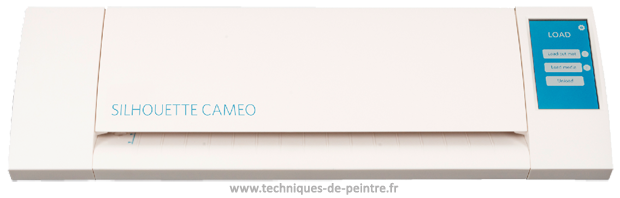

Même si ces engins se sont démocratisés, LA référence en la matière reste le Craft Robo de chez Graphtec remplacé par les modèles Silhouette Portrait ou Silhouette Cameo qui sont encore plus performants.

Quand j’ai acheté le Craft Robo j’ai vraiment été ravi de retrouver en miniature ce que j’avais connu en travaillant dans la publicité : la précision au service de la création !

silhouette cameo2

Que peut-on faire avec cet outil ?

La liste de ce qu’on peut faire avec un plotter de découpe est longue.
Ces machines sont d’ailleurs beaucoup utilisées dans le vaste domaine des loisirs créatifs pour découper toutes sortes de matériaux fins : papier, cartonnette, vinyle, tissu, magnet, etc. Entre autres, le scrapbooking en tire merveilleusement parti.

exemple scrapbooking
Exemples de scrapbooking tirés du web

Pour ma part, je n’utilise que deux types de matériaux à découper pour en faire des pochoirs aérographe:

Ces deux supports sont amplement suffisants pour créer à la fois :

  • des pochoirs adhésifs éphémères (avec le film de masquage)
  • des pochoirs « volants » réutilisables (avec le film transparent)

Voici quelques exemples de pochoirs réalisés avec le Craft Robo :

pochoir-aérographe-2
Pochoirs aérographe découpés dans le film de masquage ORAMASK
pochoir-aérographe-1
Pochoirs aérographe découpés dans un film transparent pour rétroprojecteur

Le pilote Silhouette Studio à votre service…

Quand le Craft robot a été remplacé par la gamme Silhouette, j’ai été content d’apprendre que leur nouveau pilote Silhouette Studio était compatible avec mon bon vieux Craft Robo. J’ai donc pu l’utiliser et apprécier ses nouveautés.

J’ai trouvé ce logiciel très ergonomique, simple à utiliser tout en ayant des fonctions avancées. En plus, il est clair dans sa présentation et agréable à utiliser…

Que demander de plus ?

Découper le film adhésif Oramask 810

Dans Silhouette Studio, avant de découper le film Oramask 810, il faut sélectionner les paramètres suivants :

Type de matériaux / Vinyl Silhouette (laisser les paramètres prédéfinis)

silhouette-studio-oramask
Paramètres de Silhouette Studio pour film adhésif Oramask

Je vous recommande aussi de faire un test grâce à la fonction : « Test de découpe«
La machine va découper un petit triangle dans un carré; cela vous permettra de voir si la découpe est bonne.

Si ce n’est pas le cas, il vous suffit d’augmenter légèrement la valeur de l’épaisseur tout en gardant la même vitesse de coupe.

Comment vectoriser une image pour la découper ?

Avant de pouvoir découper l’image ou le dessin de son choix, il faut apprendre à vectoriser* ses contours pour que le plotter puisse l’interpréter correctement.

Heureusement, Silhouette Studio permet cette fonction de vectorisation.

*Vectoriser une image ou un dessin consiste à redessiner ses contours à l’aide d’un logiciel permettant d’utiliser des vecteurs (segments de droites orientés définis par un point d’origine et un point d’extrémité). Contrairement aux images en pixels (jpeg,  png..), un dessin vectorisé peut être agrandi sans subir de dégradation, car les « lignes vectorielles » sont créées par des formules mathématiques et recalculées à chaque changement de taille.

(source : dicodunet)

Voici une petite vidéo qui vous montre comment faire.

Comment modifier un dessin vectorisé

Quand on importe une image pour la vectoriser, il faut qu’elle soit de la meilleure qualité possible, mais que faire quand on n’a pas le choix ?

Dans ce cas, il faut pouvoir modifier le tracé du dessin lui-même, directement dans Silhouette Studio

Dans cette nouvelle vidéo, je vous montre comment modifier un dessin vectorisé pour en faciliter la découpe.

Cet article a 14 commentaires

  1. Yvonne

    Super !

    Je veux savoir faire absolument, quitte à prendre des cours §

    Merci pour ces explications claires.

    Y’a plus qu’à…

  2. Yvonne

    La peinture à l’aérographe paraît un jeu d’enfant quand on voit la vidéo…
    « A vous de jouer » dites-vous : je suis partante pour « jouer » mais pas sûre de gagner !…

  3. Jakaranda

    Bonjour,
    merci pour les deux vidéos, elles sont très intéressantes tout comme vos liens vers les supports de découpe, film de masquage et films transparents.
    Même si vous nous avez déjà gâté avec les vidéos puis-je abuser en vous demandant quels paramètres de découpe vous utilisez pour les films de masquage et films transparents sur la cameo ?
    Encore merci.

    1. Etienne Delvarre

      Bonjour Jakaranda,
      je viens de compléter l’article, vous y trouverez maintenant les paramètres de découpe pour le film Oramask 810 dans Silhouette Studio.
      Bonne journée

  4. Jakaranda

    Merci beaucoup, quel rapidité !

  5. Maybon

    Bonjour,

    à 4:45 vous utilisez un film pour transférer votre motif… quelles sont ses références et où trouve t on ce film ? La raison est que pour de motifs un poil compliqués, la découpe main et transfert des morceaux de frisket, pas très simple !!!!
    merci pour l’info !

    1. Etienne Delvarre

      Bonjour Maybon,
      oui, le film de transfert est très pratique pour les motifs compliqués.
      On l’utilise beaucoup chez les graphistes publicitaires, c’est de là que je tiens cette technique.
      Je donne des information sur celui que j’utilise et où s’en procurer dans mon livret « 55 outils » que vous pouvez télécharger gratuitement ici :
      https://www.techniques-de-peintre.fr/55-outils-developper-technique/
      Bonne création !

  6. Louise

    Bonjour,
    Merci beaucoup pour vos conseils ! J’ai besoin d’imprimer des textes en pochoirs, savez-vous si l’on peut avoir accès aux machines de découpe dont vous parlez dans des ateliers ?
    Merci beaucoup
    Louise

    1. Etienne Delvarre

      Bonjour Louise,
      Les machines de découpe comme la Cameo sont assez populaires dans les cours et les ateliers de Scrapbooking. Je ne connais pas pour autant d’ateliers qui met à disposition ce genre d’appareil qui demande un soin particulier. Je pense que le plus simple serait de vous rapprocher de quelqu’un de votre réseau qui possède déjà une machine de découpe. Il y a encore la solution de vous adresser à un magasin d’enseignes publicitaires dans votre ville et de lui demander de découper le texte que vous voulez dans du pochoir à peindre.
      J’espère que ça vous aidera
      À bientôt

  7. Alain FOURNES

    Bonjour,

    je suis très intéressé par ces machines de découpe . Je suis ébéniste et je souhaite confectionner des pochoirs pour la déco de portes de meubles et autres facades en bois .Pensez vous que ce soit un materiel adapté ? Votre article me met l’eau à la bouche quand aux possibilités !
    Merci beaucoup.

    Alain

    1. Bonjour Alain, oui, bien sûr !
      Autrefois, il n’y avait que les publicitaires qui pouvaient découper de l’adhésif pour pochoir.
      Aujourd’hui, il faut profiter de cette technologie accessible à tous (ou presque) et lui trouver des applications créatives…

      1. Alain FOURNES

        Merci beaucoup !
        Je pense que je vais essayer.

  8. Thomas

    Bonjour,

    grand merci pour le partage et toutes ces explications.

    J’aimerai faire l’acquisition de la silhouette pour faire de la découpe de pochoir lettrage en très petit format et ainsi faire de la sérigraphie peinte.
    Mais, mon application est particulière car le lettrage sera au minima de 3mm.
    Pensez vous que la résolution de découpe de la machine sera suffisante et compatible pour ce type d’application ?

    D’avance merci pour votre réponse.

    Et encore merci pour toutes ces précieuses explications.

    Thomas.

    1. Etienne Delvarre

      Bonjour Thomas,

      Merci pour votre retour sur mon article.
      Concernant votre projet, la question n’est pas tant de savoir si la machine sera capable de découper des lettres aussi petites que 3 mm…
      Parce que la machine fera exactement ce que vous lui demandez de faire !

      La vrai question est plutôt de savoir si la matière que vous découpez supportera une découpe aussi petite sans tout arracher sur son passage.
      La règle est la suivante : Plus la matière est fine, plus vous pourrez obtenir du détail.

      Mais il arrive parfois que la découpe est tellement fine et détaillée qu’il est impossible d’écheniller (retirer le reste de l’adhésif) sans perdre des morceaux. Je pense par exemple aux intérieurs de lettres.
      Une astuce consiste alors (dans certains cas) à écheniller le motif après l’avoir déposé sur le support plutôt qu’avant.

      Comme je le disais dans la deuxième vidéo : « On travaille sur un écran mais on découpe de la matière. »
      …et la matière aura toujours le dernier mot dans nos projets.
